筒式干燥設備及配件
回轉烘干機又稱：滾筒式烘干機，滾筒式干燥機，滾筒式化灰機，滾筒式回轉爐等名稱！設備主要適用于水泥、化工、煤炭、飼料、復合肥(復混肥)等行業產品干燥。
適用物料如石灰石、煤炭、礦渣、錳礦、泥炭、鐵粉、鈦精礦、硫鐵礦、生活垃圾，膨潤土、木屑、酒糟、尿素、草酸、重鉻酸鉀、聚氯乙烯等產品干燥用。
烘干主機設備由：沸騰爐、烘干機、除塵器及配套的提升機、料倉、煤倉、皮帶輸送機、控制柜等設備組成。

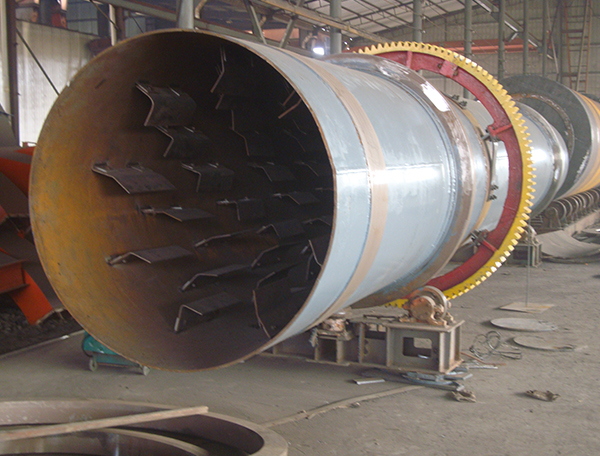

以礦渣烘干為例工作原理如下：第一是導料區，濕礦渣進入此區與高溫熱風接觸迅速蒸發水分，物料在大導角的抄板抄動下，形不成粘結便被導入下一個工作區;二是清理區，濕礦渣在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置便十分合理地清掃了內壁粘附的物料，在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高了烘干速率;三是傾斜揚料板區，濕礦渣在此區已呈低水分松散狀態，物料在此區已不具有粘結現象，經過熱交換后物料達到所要求的水分狀態;四是出料區，轉筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個烘干過程。
我公司的產品具有煤耗量和電耗量比一般烘干機降低10-15%以上，時產量提高10-15%以上，對物料適應性強，可烘干各種物料，設備操作簡單可靠等優點，已在水泥和選礦企業得到了廣泛的應用。
|
規格型號m |
生產能力t/h |
斜度% |
轉速rpm |
減速機 |
電機 |
設備重量t |
|
|
型號 |
功率kw |
||||||
|
φ1.5×12 |
6-10t |
5 |
4.9 |
JZQ500 |
Y180L-6 |
15 |
17 |
|
φ1.8×12 |
11-15t |
5 |
4.9 |
JZQ500 |
Y200L-6 |
18.5 |
23 |
|
φ2.2×14 |
20-25 |
3.5 |
6.8 |
HZQ650 |
Y225M-6 |
22 |
32 |
|
φ2.4×18 |
35-40 |
3.5 |
6.8 |
JZQ750 |
Y250M-6 |
37 |
50 |
|
φ3.0×20 |
55-65 |
3.5 |
4.2 |
ZSY315 |
Y315S-6 |
75 |
77 |
|
φ3.0×25 |
65-75 |
3.5 |
4.2 |
ZSY315 |
Y315M-6 |
90 |
87 |
|
φ3.2×25 |
80-90 |
3.5 |
4.2 |
ZSY315 |
Y315L-6 |
110-132 |
116 |
|
φ3.6×25 |
100-150 |
3.5 |
3.6 |
ZSY450 |
Y355M-6 |
185 |
128 |
